Anmerkung zur Passfedernut:
Wenn beide Bohrungen mit Passfedernut versehen sind, muss hinter dem Außendurchmesser der Kupplung ein "K" hinzugefügt werden. Wenn nur eine Bohrung mit Passfedernut versehen ist, sollte "K" nur hinter dem Toleranzcode der entsprechenden Bohrungsgröße hinzugefügt werden. Nicht zum Außendurchmesser hinzufügen. Falls kundenspezifische Abmessungen erforderlich sind, legen Sie bitte Ihre Zeichnungen vor.

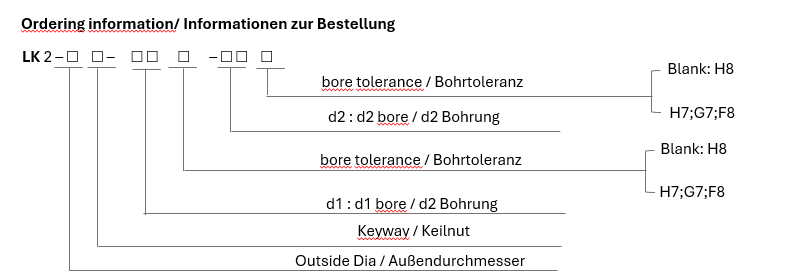

Beispiel: LK2-100K-08-10
LK2: Seriennummer, Material: Aluminium Legierung
100: Außendurchmesser: 25,4mm, Stellschraubentyp
08: d1 Bohrung: 10mm, H8
10: d2 Bohrung: 10mm, H8
K: 08,10 Bohrung, Standardnut
Bitte geben Sie den Bohrungsdurchmesser in der Reihenfolge d1 (kleiner Durchmesser) - d2 (großer Durchmesser) an.
Beispiel: LK2-100-08K-10
LK2: Seriennummer, Material: Aluminium Legierung
100: Außendurchmesser: 25,4mm, Stellschraubentyp
08: d1 Bohrung: 10mm, H8
10: d2 Bohrung: 10mm, H8
K: 08 Bohrung, Standardnut
Bitte geben Sie den Bohrungsdurchmesser in der Reihenfolge d1 (kleiner Durchmesser) - d2 (großer Durchmesser) an.
